當前，現代電子設備已經在各行各業廣泛應用，如智能手機、平板電腦、汽車、航空航天等領域。PCB電路板是這些設備的核心組成部分之一，它的質量和性能對整個設備的可靠性和性能具有至關重要的影響。
1.PCB電路板的制作過程其基本流程如下：
制作PCB電路板的基本步驟包括：下面我們逐一介紹每一個步驟。
首先需要制作電路原理圖。在電子設計的初期，需要使用電子設計軟件制作電路原理圖，以確定電路的總體功能和原理。
其次是PCB電路板設計。在PCB設計中，需將原理圖轉化為實際的PCB布局圖。根據原理圖，通過PCB設計軟件設計出PCB圖形，并完成版圖設計和電路優化。在PCB設計中，需要考慮元器件、線路、停止區、過孔大小和位置以及線寬等一系列因素。
接著是制作過孔。過孔是在PCB板上鉆的小孔，用于連接PCB的單層及雙層電路。目前，市場上常用的孔徑為0.4mm和0.3mm，過孔的制作通常使用鉆床進行。
然后是印刷線路圖。在PCB設計完成后，需要將PCB圖形導出為制板文件。接下來可以使用光刻技術在PCB板的銅層上印制電路圖案，以形成完整的電路圖案。
電路圖案印刷完成后，需要進行PCB電路板的化學蝕刻。該過程的原理是利用氧化劑將未被電路圖案覆蓋的銅蝕掉。通常采用的氧化劑有氫氧化鈉、氯化鐵等。
鉆孔是接下來的一個環節。在制作PCB電路板時，需要進行鉆孔操作，以便安裝元器件和實現線路連接。在鉆孔的過程中，需要調整鉆頭與PCB板的距離，以確保鉆頭進入孔中并定位準確。

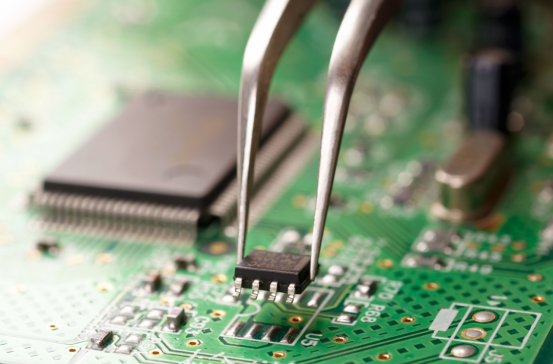

最后是安裝元器件。將PCB板固定在成品架上，然后使用冷卻器將PCB板冷卻以便粘貼元器件。通常，元器件會通過貼裝和波峰焊這兩種方式固定在PCB板上。
2.總結
作為電子設備的重要組成部分，PCB電路板的制作質量和性能直接決定了設備的使用效果。在PCB電路板制作過程中，需要關注一些技術細節，以保證PCB電路板的質量和性能。期望本文能夠讓讀者更深入地認識PCB電路板的制作過程和相關技術。
